LED地砖屏P4.81-26S技术参数
产品详情
1、产品摘要：

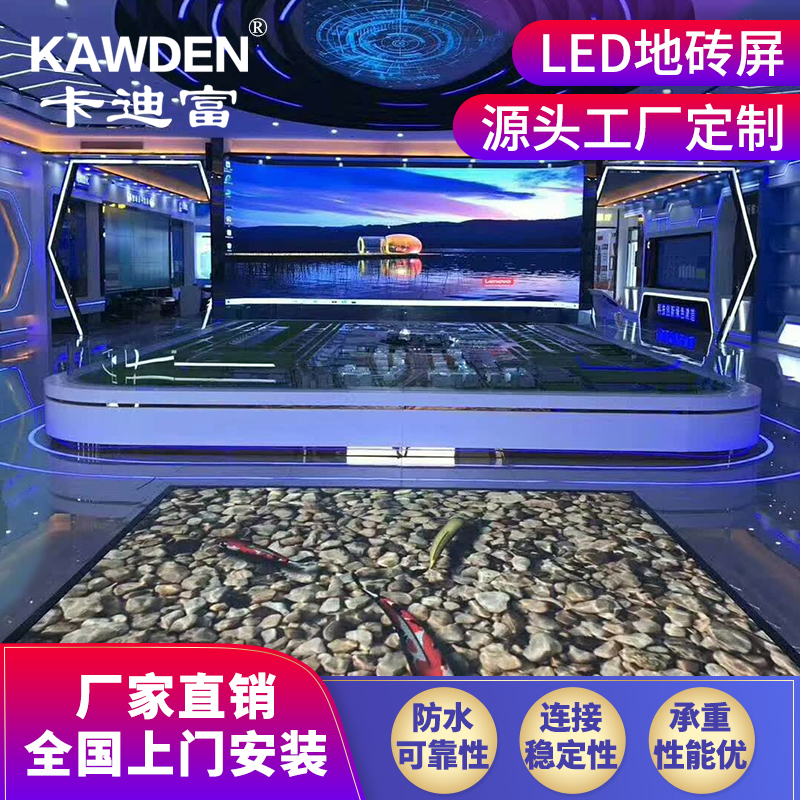

● 地砖屏在舞台演出中其特殊的效果已经被运用的淋漓尽致，
营造出气势恢宏、极具现代感场面给人身临其境的视听盛宴。
● P4.81LED地砖屏模组发光灯珠采SMD1921三合一设计，
使得LED地砖屏在室内还是户外使用都具有很好光效。
● P4.81LED地砖屏采用超强PC罩承重设计，可达1.5吨。
● LED地砖屏采用恒流驱动芯片和输入缓冲芯片，链接LED控
制系统即可显示视频动画、图像文字信息等特点。
2、产品特点介绍：
● 超高亮的LED灯珠铜线封装和A级原料塑胶套件。
● 高端LED显示屏专用防水硅胶。
● PCB采用独家线路设计。
● 信号线和电源线统一采用航插标准设计。
● PC罩采用防滑处理，承重高2T以上。
● 实现人机交互体验技术（简称：互动效果）
技术参数
3、产品技术规格书
|
序号 |
部件 |
项目 |
4.81地砖屏技术指标 |
|
1 |
像素构成 |
排列形式 |
竖排 |
|
2 |
像素管间距 |
4.81mm |
|
|
3 |
像素构成 |
1R1G1B（三合一） |
|
|
4 |
灯珠型号 |
SMD1921（芯片比例3：6：1） |
|
|
5 |
物理密度 |
43624点/㎡ |
|
|
6 |
模组/箱体尺寸 |
模组尺寸 |
250宽×250高(mm) |
|
7 |
模组分辨率 |
52宽×52高(点) |
|
|
8 |
箱体尺寸 |
500（宽）×1000（高）mm |
|
|
9 |
箱体重量 |
23KG/个 |
|
|
10 |
箱体厚度 |
7.5cm（含模组厚度） |
|
|
11 |
整屏参数 |
失控点 |
≤3/100000 |
|
12 |
单元模组拼接缝 |
单元板间隙拼接缝大小一致，且≤ 2㎜ |
|
|
13 |
最佳距离 |
4-60m |
|
|
14 |
视角 |
水平140°，垂直140° |
|
|
15 |
表面平整度 |
最大误差≤ 2㎜ |
|
|
16 |
屏体表面墨色 |
墨度一致，无反光 |
|
|
17 |
均匀性 |
模组亮度均匀，均匀性1：1 |
|
|
18 |
供电 |
使用坏境 |
室内外通用 |
|
19 |
工作湿度范围 |
10% 至90% RH |
|
|
20 |
工作温度范围 |
-20 至 65 ℃ |
|
|
21 |
最大功率 |
800W/㎡ |
|
|
22 |
平均功率 |
300W/㎡ |
|
|
23 |
控制系统 |
控制主机操作系统 |
XP计算机+控制软件硬件+播放软件及硬件 |
|
24 |
控制方式 |
与计算机VGA同步（显示器同步） |
|
|
25 |
控制系统 |
DVI显卡＋全彩控制卡＋光纤传输 |
|
|
26 |
输入方式 |
计算机及其它外设，PAL/NTSC/SECAM, S-Video；VGA；RGB；Composite Video；SDI等. |
|
|
27 |
屏体功能技术参数 |
LED驱动 |
恒流驱动（26扫） |
|
28 |
电脑显示模示 |
1920*1080 |
|
|
29 |
刷新频率 |
³1920hz/3840hz |
|
|
30 |
灰度/颜色 |
35536级 |
|
|
31 |
整屏亮度 |
³ 2000 -3500cd/㎡ |
|
|
32 |
使用寿命 |
100000小时以上 |
|
|
33 |
显示内容 |
视频DVD、VCD、TV，图像，文字，动画，及其它。 |
|
|
34 |
连续无故障工作时间 |
≥10000小时 |
|
|
25 |
接口 |
标准Ethemer网络接口，通讯采用RS-422 |
|
|
36 |
通信介质，控制距离 |
多模光纤＜500m，单模光纤传输< 30km，5类线< 100m |
|
|
37 |
保护技术 |
防潮、防尘、防腐、防静电、防雷击，同时具有过流、短路、过压、欠压保护功能 |
|
|
38 |
软件 |
通用LED视频播放软件 |
4、LED地砖屏箱体图片
5. LED地砖屏安装方式
